Penjelasan Katup Pinch yang Dioperasikan Udara: Desain, Aplikasi & Panduan Pemilihan

Apa yang Membuat Katup Pinch yang Dioperasikan Udara Berbeda dengan Katup Konvensional

Dalam teknik kontrol fluida, sebagian besar jenis katup bergantung pada komponen mekanis — gerbang, bola, sumbat, atau cakram — yang bersentuhan langsung dengan media yang mengalir melalui sistem. Bagian internal ini dapat mengalami keausan, korosi, dan pengotoran, terutama bila media mengandung padatan abrasif, bahan kimia agresif, atau bubur kental. Katup jepit yang dioperasikan dengan udara menggunakan pendekatan yang berbeda secara mendasar. Daripada memasukkan penghalang mekanis ke jalur aliran, mereka menggunakan selongsong karet fleksibel sebagai satu-satunya komponen aliran. Ketika udara bertekanan dimasukkan ke dalam selubung katup yang mengelilingi selongsong, udara tersebut menekan selongsong dari luar, menutupnya dan menghentikan aliran. Ketika tekanan udara dilepaskan, selongsong kembali ke posisi terbuka semula di bawah elastisitasnya sendiri, memulihkan aliran lubang penuh tanpa ada bagian mekanis yang menyentuh media.

Filosofi desain ini memberikan pengoperasian udara katup jepit keuntungan yang menentukan dalam aplikasi di mana katup konvensional rusak sebelum waktunya atau memerlukan perawatan yang sangat sering. Tidak adanya komponen mekanis internal berarti tidak ada tempat duduk yang terkikis, tidak ada batang yang terkorosi, dan tidak ada rongga tempat media menumpuk dan menyebabkan penyumbatan. Hasilnya adalah katup yang mampu membersihkan sendiri, sangat andal, dan sangat cocok untuk lingkungan industri yang menuntut.

Cara Kerja Mekanisme Selongsong Karet dalam Prakteknya

Selongsong katup karet adalah elemen teknik penentu dari setiap katup jepit yang dioperasikan dengan udara. Ini adalah satu-satunya komponen yang pernah bersentuhan dengan media proses, yang berarti pemilihan material selongsong adalah keputusan paling penting dalam proses spesifikasi katup. Selongsong harus kompatibel secara kimia dengan media, mampu menahan suhu pengoperasian, dan cukup fleksibel untuk menyelesaikan ribuan siklus buka-tutup tanpa retak lelah atau deformasi permanen.

Prinsip operasinya mudah tetapi efektif. Udara bertekanan — disuplai dari saluran udara bertekanan standar — diarahkan ke ruang melingkar antara selubung katup luar dan selongsong karet. Saat tekanan udara meningkat, ia bekerja secara seragam pada permukaan luar selongsong, menyebabkan selongsong runtuh ke dalam dari semua sisi secara bersamaan. Kompresi melingkar yang merata ini menghasilkan segel yang lengkap dan anti bocor di seluruh lubang katup. Tidak seperti katup gerbang atau katup kupu-kupu, yang membuat segel melalui kontak mekanis linier atau putar, mekanisme penjepit menghilangkan turbulensi, penurunan tekanan, dan keausan obstruksi parsial yang dihasilkan oleh desain tersebut pada posisi tengah.

Ketika udara bertekanan dikeluarkan dari casing — baik melalui ventilasi ke atmosfer atau melalui status peralihan sistem kontrol — elastisitas yang melekat pada selongsong karet menyebabkannya kembali ke bentuk silinder yang terbuka penuh. Tindakan pemulihan mandiri ini tidak memerlukan pegas balik, tidak ada mekanisme pembalikan aktuator, dan tidak ada bantuan eksternal, sehingga menyederhanakan desain sistem secara keseluruhan dan mengurangi potensi titik kegagalan.

Standar Katup Pinch yang Dioperasikan Udara : Desain dan Spesifikasi Inti

Standar air operated pinch valves represent the most widely used configuration in industrial fluid control. They are designed for straightforward on/off service — fully open or fully closed — in applications where the primary requirements are reliable shutoff, low maintenance, and resistance to abrasive or corrosive media. The standard configuration consists of a rigid outer casing, typically manufactured from cast iron, carbon steel, or stainless steel, and a replaceable rubber sleeve that runs the full internal length of the valve body.

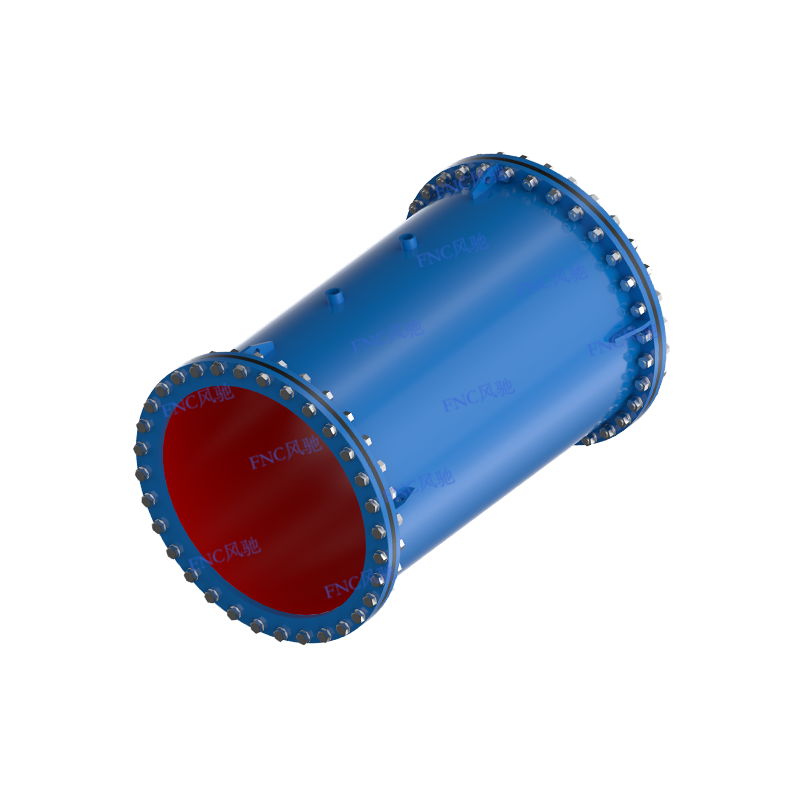

Casing memiliki dua tujuan: memberikan kekakuan struktural yang diperlukan untuk menahan tekanan udara penggerak, dan melindungi selongsong karet dari kerusakan mekanis eksternal. Port saluran masuk udara pada casing terhubung ke pasokan udara bertekanan pabrik melalui katup solenoid atau kontrol manual, sehingga katup dapat diintegrasikan ke dalam sistem kontrol proses otomatis dengan kompleksitas minimal. Katup jepit yang dioperasikan dengan udara standar tersedia dalam berbagai ukuran lubang nominal, biasanya dari 10mm hingga 400mm atau lebih besar untuk aplikasi industri berat, dan dinilai untuk tekanan pengoperasian yang bervariasi berdasarkan bahan selongsong dan desain casing.

Parameter spesifikasi utama untuk katup jepit yang dioperasikan dengan udara standar meliputi:

• Ukuran lubang nominal — menentukan kapasitas aliran dan harus sesuai dengan diameter pipa untuk kinerja optimal
• Bahan selongsong — karet alam, EPDM, NBR, neoprene, atau silikon tergantung pada kimia media dan kisaran suhu
• Bahan casing — besi cor untuk servis umum, baja tahan karat untuk lingkungan higienis atau korosif
• Kisaran tekanan udara penggerak — biasanya 4 hingga 8 bar, meskipun ini bervariasi berdasarkan ukuran katup dan kekerasan selongsong
• Jenis sambungan akhir — bergelang, berulir, atau slip-on untuk disesuaikan dengan konfigurasi pipa yang berbeda
• Posisi gagal-aman — biasanya terbuka atau biasanya tertutup, ditentukan oleh konfigurasi udara kontrol

Industri dan Aplikasi Dimana Pinch Valves Unggul

Katup jepit yang dioperasikan dengan udara telah memiliki kehadiran yang kuat di berbagai industri justru karena keunggulan desainnya selaras dengan beberapa skenario kontrol fluida yang paling menantang dalam pemrosesan industri. Aplikasi apa pun yang melibatkan media yang dapat merusak, menyumbat, atau menimbulkan korosi pada katup konvensional merupakan kandidat kuat untuk teknologi katup jepit.

Penambangan dan Pengolahan Mineral

Bubur yang mengandung partikel abrasif kasar — konsentrat bijih, tailing, dan air proses yang mengandung padatan halus — menghancurkan dudukan dan segel katup konvensional dengan cepat. Katup jepit yang dioperasikan dengan udara menangani media ini dengan mudah, karena partikel abrasif melewati lubang selongsong karet yang halus dan tidak terhalang tanpa menimbulkan keausan pada permukaan logam apa pun. Selongsong itu sendiri adalah satu-satunya komponen yang aus, dan penggantiannya mudah serta murah dibandingkan dengan biaya membangun kembali rakitan katup konvensional.

Pengolahan Air Limbah dan Pembuangan Limbah

Aliran air limbah dan limbah mengandung bahan berserat, pasir, dan padatan biologis yang menyumbat dan mengotori katup konvensional. Desain katup penjepit yang dioperasikan dengan udara standar dengan lubang penuh dan tahan penyumbatan memungkinkan material ini lewat tanpa halangan. Tindakan mencubit juga memberikan efek menyeka pada penutupan, membersihkan zona penyegelan dari serat atau partikel yang terperangkap dan memastikan penutupan yang andal di setiap siklus.

Pengolahan Kimia dan Farmasi

Bahan kimia agresif yang menyerang bagian dalam katup logam terkandung dengan aman di dalam selongsong karet yang tahan bahan kimia. Aplikasi farmasi mendapatkan keuntungan dari lubang selongsong yang higienis dan bebas celah, yang mencegah pertumbuhan bakteri dan menyederhanakan validasi pembersihan. Selongsong silikon khususnya memenuhi persyaratan FDA dan USP Kelas VI untuk kontak langsung dengan media farmasi.

Produksi Makanan dan Minuman

Produk makanan kental – saus, bubur, dan aliran susu – mengalir melalui katup penjepit tanpa penurunan tekanan atau pembatasan aliran yang disebabkan oleh katup diafragma atau katup kupu-kupu. Kompatibilitas selongsong karet food grade yang bersih di tempatnya menjadikan katup penjepit yang dioperasikan dengan udara menjadi pilihan praktis dan higienis untuk lini produksi makanan.

Memilih Bahan Selongsong yang Tepat untuk Aplikasi Anda

Karena selongsong karet adalah satu-satunya komponen yang bersentuhan dengan media proses, pemilihan materialnya merupakan keputusan teknik yang paling penting dalam spesifikasi katup penjepit yang dioperasikan dengan udara. Penggunaan material selongsong yang tidak kompatibel akan mengakibatkan degradasi yang cepat, hilangnya kinerja penyegelan, dan potensi kontaminasi pada aliran proses. Tabel berikut memberikan panduan praktis tentang bahan selongsong yang paling umum dan penerapannya yang sesuai:

Pemasangan, Pemeliharaan, dan Total Biaya Kepemilikan

Salah satu argumen praktis yang paling menarik untuk katup jepit yang dioperasikan dengan udara — dan khususnya katup jepit yang dioperasikan dengan udara standar — adalah total biaya kepemilikan yang rendah selama masa pakai penuh. Harga pembelian awal katup jepit umumnya sebanding atau lebih rendah dibandingkan katup bola atau katup kupu-kupu setara yang dirancang untuk kondisi servis serupa. Namun keunggulan biaya nyata muncul seiring berjalannya waktu, melalui pengurangan pengeluaran pemeliharaan dan perpanjangan interval servis.

Instalasinya mudah. Katup jepit yang dioperasikan dengan udara standar adalah perangkat inline yang terhubung ke pipa bergelang standar, hanya memerlukan sambungan pasokan udara bertekanan, dan dapat dihubungkan ke sirkuit kontrol katup solenoid yang ada tanpa modifikasi. Tidak diperlukan penyangga pipa khusus, braket aktuator, atau perangkat keras pemasangan yang rumit. Orientasi katup fleksibel — katup penjepit dapat dipasang secara horizontal, vertikal, atau pada sudut mana pun tanpa mempengaruhi kinerja, asalkan sambungan udara penggerak tetap dapat diakses.

Pemeliharaan katup jepit yang dioperasikan dengan udara hampir seluruhnya terbatas pada pemeriksaan dan penggantian selongsong secara berkala. Karena selongsong merupakan satu-satunya komponen yang aus, petugas pemeliharaan tidak perlu membongkar casing, mengganti dudukan, menggiling ulang permukaan segel, atau mengemas kembali segel batang. Penggantian selongsong pada sebagian besar katup jepit yang dioperasikan dengan udara standar dapat diselesaikan dalam waktu kurang dari tiga puluh menit oleh satu teknisi dengan perkakas tangan dasar, sehingga secara signifikan mengurangi waktu henti pemeliharaan dibandingkan dengan jenis katup konvensional. Biaya penggantian selongsong hanya sebagian kecil dari biaya perakitan katup secara penuh, sehingga anggaran pemeliharaan jangka panjang dapat diprediksi dan dikelola.

Saat mengevaluasi total biaya kepemilikan katup penjepit yang dioperasikan dengan udara, faktor-faktor berikut secara konsisten lebih menguntungkan dibandingkan alternatif konvensional:

• Tidak ada bagian logam internal yang terkorosi, terkikis, atau tersangkut — menghilangkan mode kegagalan paling umum pada katup konvensional dalam layanan abrasif atau korosif
• Penggantian selongsong sebagai satu-satunya tugas pemeliharaan — mengurangi waktu kerja dan kebutuhan inventaris suku cadang
• Desain lubang penuh yang menghilangkan penurunan tekanan dan memungkinkan pigging atau pembilasan saluran tanpa pelepasan katup
• Aktuasi udara bertekanan sederhana yang terintegrasi dengan sistem kontrol pneumatik standar apa pun tanpa instrumentasi tambahan
• Masa pakai yang panjang pada aplikasi yang sesuai — seringkali melebihi satu juta siklus dalam kondisi pengoperasian yang optimal

Bagi para insinyur proses dan manajer pengadaan yang mengevaluasi solusi katup untuk aplikasi media yang sulit, katup jepit yang dioperasikan dengan udara — khususnya katup jepit yang dioperasikan dengan udara standar dalam layanan on/off rutin — secara konsisten memberikan kombinasi biaya perolehan, pengoperasian, dan pemeliharaan yang terendah. Kesederhanaan mekanisnya, keserbagunaan materialnya, dan ketahanan yang melekat terhadap mode kegagalan yang meningkatkan biaya dalam pemasangan katup konvensional menjadikannya salah satu teknologi kontrol fluida yang paling andal dan hemat biaya yang tersedia di berbagai aplikasi industri modern.
