Data Kinerja

• Diameter Nominal: DN50 ~ DN1500
• Peringkat Tekanan: PN16
• Kelas Kebocoran : Kelas V
• Media yang Berlaku: Untuk selongsong karet standar: bubur mineral, lumpur, bubur kertas, dll. Untuk selongsong karet opsional lainnya: Media yang digunakan bervariasi tergantung pada kemasan penyegelan, dan kompatibilitas suhu juga berbeda.
• Kisaran Suhu: Untuk selongsong karet standar: ≤ 80°C. Untuk selongsong karet opsional lainnya: Hingga 160°C.
• Karakteristik Aliran: Aliran penuh, aliran tidak terhalang

Metode Koneksi dan Aktuasi

• Tipe Sambungan: Wafer, Bergelang, Tekanan Tinggi , membawa , berulir , dilas , Penjepit

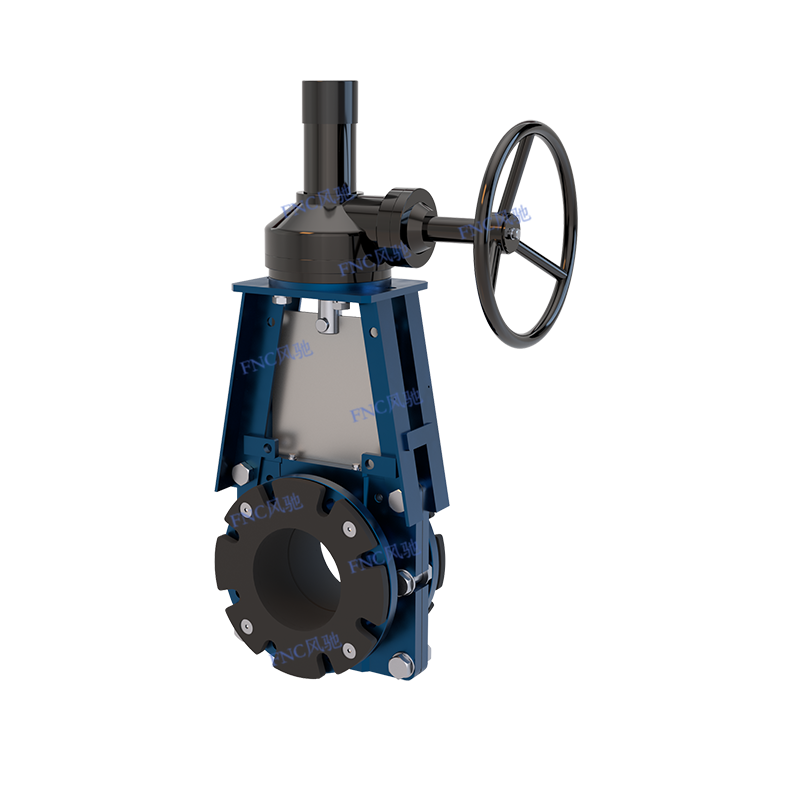

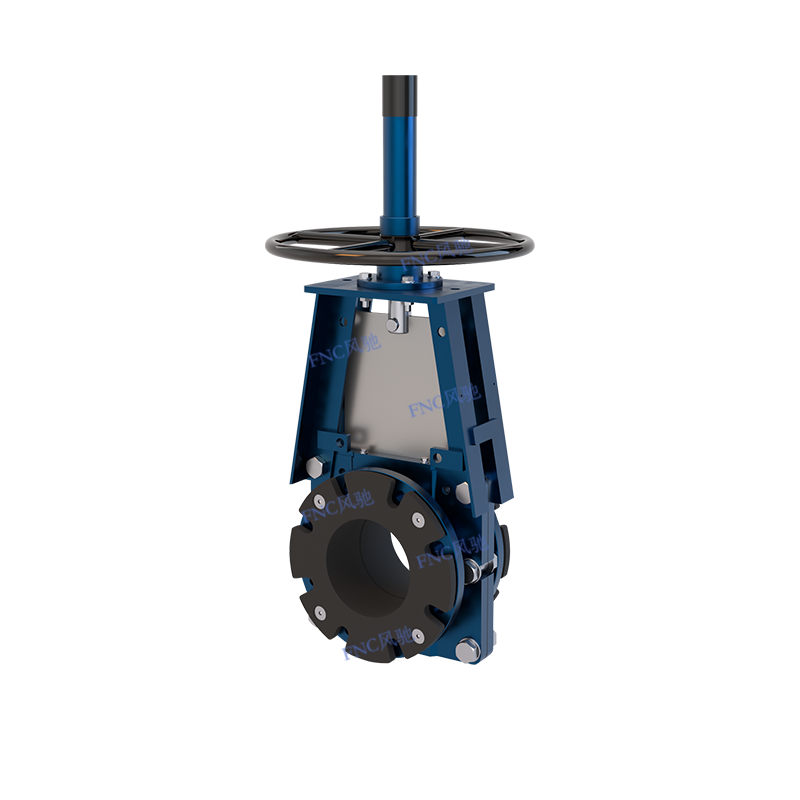

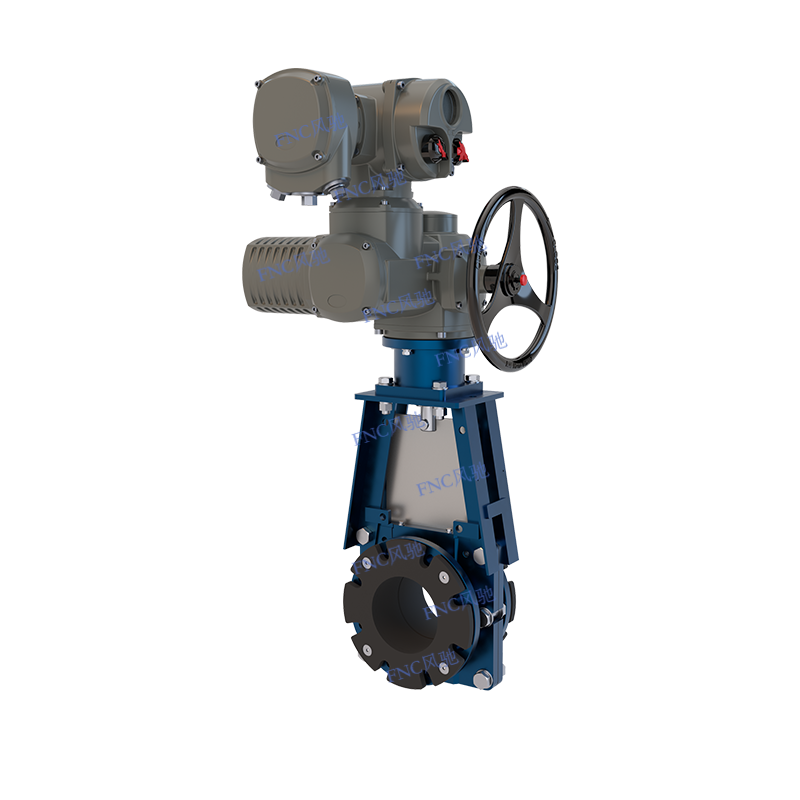

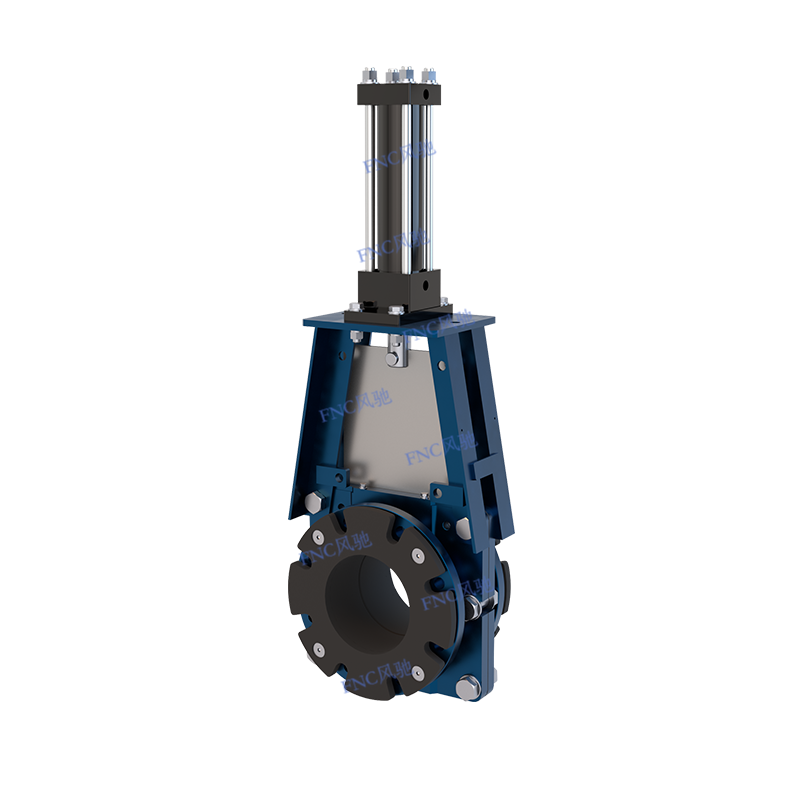

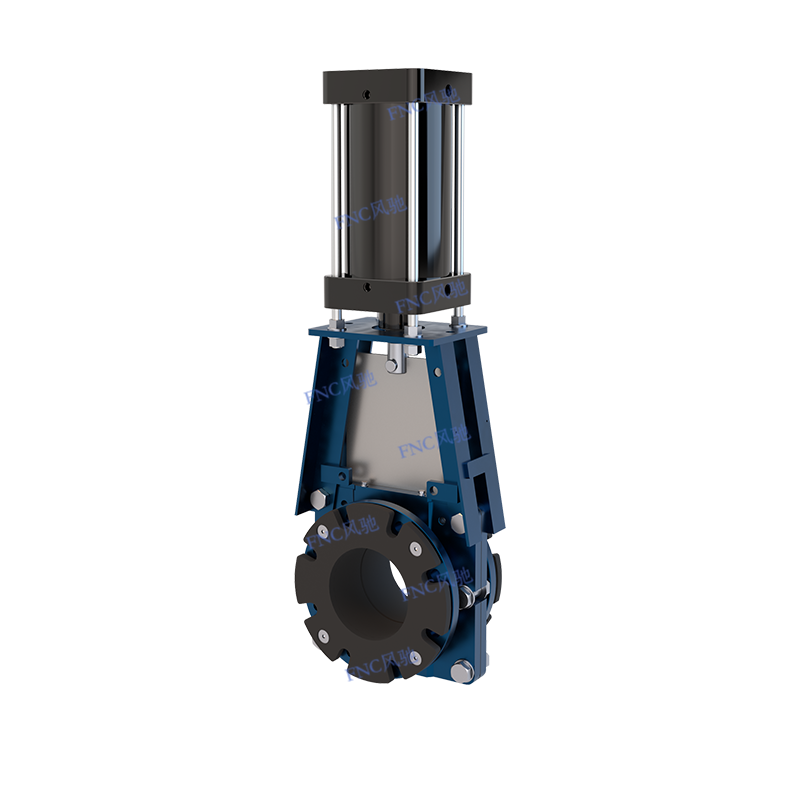

• Metode Aktuasi: Manual (Handwheel / Perlengkapan Cacing), Tipe On-Off Pneumatik (Akting Tunggal/Akting Ganda), Tipe Modulasi Pneumatik, Listrik( Tipe Hidup-Mati / Tipe Modulasi / Tahan Ledakan) , Aktuasi Hidraulik, Aktuasi Gabungan ( Manual-Pneumatik / Manual-Listrik )

Skenario yang Berlaku： Pertambangan, industri fosfor, pembangkit listrik, industri baja dan logam lainnya, industri pulp dan kertas, pabrik kimia, industri alumina, pabrik semen, dll.

Kustomisasi tersedia berdasarkan persyaratan.

Fitur Produk

• Penyegelan kedap gelembung 100% memastikan tidak ada kebocoran sama sekali di sisi hilir;
• Desain dudukan ganda memungkinkan aliran dua arah dan mematikan katup;
• Aliran aliran yang tidak terhalang menghilangkan turbulensi dan mengurangi kehilangan tekanan ketika cairan melewati katup;
• Tidak adanya rongga dudukan, yang mencegah akumulasi partikel padat dan memastikan penutupan gerbang katup yang andal;
• Segel sekunder dengan kinerja penyesuaian mandiri yang dinamis;
• Tidak perlu pengepakan gerbang atau batang, menghilangkan kebocoran pengepakan dan pekerjaan pemeliharaan;
• Sistem pelumasan yang tahan lama dan tahan lama;
• Tidak ada komponen logam yang bersentuhan langsung dengan bubur;
• Desain braket fleksibel: mur batang dapat dibongkar dari atas dan diganti di tempat untuk aktuasi silinder atau aktuasi roda gigi bevel tanpa pengelasan;
• Braket pemosisian buka/tutup adalah standar untuk ukuran DN400 dan di bawahnya, dan pin posisi tetap yang disediakan oleh pabrik atau disiapkan oleh pengguna dapat dipilih.

Fitur Desain

• Desain braket tugas berat mengadopsi mur batang yang dapat dilepas di bagian atas, memfasilitasi pemasangan roda gigi bevel atau aktuator pneumatik tanpa pengelasan;
• Braket pemosisian buka/tutup adalah standar (untuk ukuran DN400 dan di bawahnya);
• Dalam posisi terbuka, gerbang baja tahan karat dapat ditarik sepenuhnya dari bubur, memungkinkan pemeriksaan atau penggantian gerbang tanpa membongkar katup;
• Gerbang baja tahan karat 316 adalah konfigurasi standar;
• Segel sekunder yang dapat menyesuaikan sendiri secara dinamis mempertahankan pelumasan;
• Bushing penyegel elastis FENGCHI yang dapat diganti di tempat untuk kemudahan pemasangan;
• Jalur aliran tidak terhalang, tidak ada kontak logam-ke-logam, tidak ada blok pemandu atau alur berbentuk baji;
• Desain bushing penyegel ganda menyediakan penghentian tipe "pelat buta" saat katup ditutup; bushing penyegel terpasang erat untuk mengisolasi tekanan sedang, menghilangkan kebutuhan akan gasket flensa;
• Standar pengeboran flensa badan katup satu bagian adalah PN10, dengan pengeboran PN16/ANSI B16.5/150 sebagai opsi;
• Gerakan yang dapat dikontrol pada area pembilasan mencegah gerbang masuk terlalu dalam ke dalam selongsong penyegel dalam posisi tertutup, mengurangi tekanan pada selongsong penyegel dan kemungkinan robeknya selongsong; semua baut dilengkapi dengan ring kunci di bawahnya.

Bahan

• Bahan Badan Katup: Besi Ulet, SS304, atau lainnya
• Bahan Selongsong: NR, EPDM, NBR, dll.
• Bahan Batang Katup: SS304
• Bahan Gerbang: SS304, 316, 2205, 2507
• Bahan Pengikat: SS201, 304, 316
• Bahan Segel Sekunder: EPDM

Kustomisasi tersedia berdasarkan persyaratan.

Tabel Pemilihan Jenis Koneksi Katup Gerbang Pisau Bubur（ Hanya Untuk Referensi）

Tabel Pemilihan Metode Aktuasi Katup Gerbang Pisau Bubur （ Hanya Untuk Referensi）
